Remplacement du port HDMI de PS5 : comprendre la panne et la réparation

Le port HDMI est l’unique sortie vidéo utilisée au quotidien sur une PlayStation 5. La console peut démarrer, ventiler et sembler fonctionner normalement, mais rester inutilisable à l’écran si cette liaison est interrompue. Le symptôme est spectaculaire ; sa cause doit pourtant être identifiée avec méthode. Avant de conclure que le connecteur est cassé, il faut distinguer une panne mécanique du port d’un câble défectueux, d’une mauvaise entrée sélectionnée sur le téléviseur ou d’une panne électronique située ailleurs sur la carte.

Sur l’exemple photographié, la vue arrière du connecteur révèle immédiatement une détérioration importante : deux pattes sont absentes. Ce type de dommage confirme qu’un simple changement de câble ne pourra pas rétablir la connexion.

Pourquoi le port HDMI de la PS5 peut-il lâcher ?

Un port HDMI transporte des signaux numériques à très haut débit au moyen de contacts particulièrement fins. Son enveloppe métallique guide la fiche et protège ces contacts, tandis que plusieurs points d’ancrage maintiennent l’ensemble sur la carte mère. Cette construction est efficace lorsque le câble entre bien dans l’axe. Elle supporte beaucoup moins bien une poussée oblique, une traction latérale ou un choc transmis par un câble resté branché.

La cause la plus fréquente est mécanique. Une console déplacée avec son câble HDMI connecté transforme celui-ci en bras de levier. Un meuble que l’on décale, une PS5 que l’on soulève pour faire le ménage, un câble tendu derrière le téléviseur ou une fiche heurtée peuvent concentrer un effort important sur une pièce de quelques millimètres. Même sans choc violent, des branchements répétés de travers finissent par déformer le guide métallique ou repousser certains contacts.

Le connecteur peut alors présenter une prise écrasée, une languette interne déplacée ou des broches repliées. Dans d’autres cas, l’extérieur semble presque normal, mais une fixation ou une connexion s’est fissurée sous le port. L’image peut disparaître complètement, apparaître par intermittence, comporter des scintillements ou revenir lorsqu’on exerce une légère pression sur la fiche. Il ne faut justement pas continuer à chercher « le bon angle » : les mouvements répétés peuvent aggraver les dégâts et arracher des zones de cuivre sur la carte mère.

Une fragilité comparable à celle rencontrée sur PS4

Les réparateurs de consoles connaissent ce scénario depuis la génération PlayStation 4. La PS4 comme la PS5 utilise un connecteur exposé à l’arrière de la machine, soumis directement aux contraintes du câble. Cela ne signifie pas que chaque console possède un défaut ni qu’un port casse sans raison. Cela signifie que cette connectique reste l’un des points mécaniques les plus vulnérables d’une console souvent transportée entre plusieurs écrans, un bureau, un salon ou un logement.

La PS5 est plus volumineuse et parfois installée dans un espace difficile d’accès. On peut être tenté de raccorder le câble à l’aveugle, en cherchant le port avec la fiche. Si la fiche bute contre le bord puis est poussée en biais, la fine structure interne encaisse l’effort. La bonne pratique consiste à éclairer l’arrière de la console, à vérifier le sens du connecteur et à ne jamais forcer. Un câble HDMI doit s’insérer avec une résistance modérée et régulière.

Pas d’image ne veut pas toujours dire « port HDMI cassé »

Une absence d’affichage ne suffit pas à condamner le port. Le premier contrôle raisonnable consiste à vérifier que le câble est correctement engagé aux deux extrémités, que le téléviseur utilise la bonne entrée et qu’un autre appareil fonctionne sur cette même entrée. Essayer un câble HDMI connu comme fonctionnel et, si possible, une autre entrée du téléviseur aide à isoler les éléments externes. Sony recommande également une connexion directe entre la console et l’écran pour le dépannage, sans barre de son, amplificateur ou boîtier de capture intercalé.

Il faut aussi observer le comportement de la PS5. Le port est-il visiblement tordu ? La fiche tient-elle anormalement mal ? La panne est-elle survenue juste après un déplacement ou un choc ? L’image a-t-elle commencé par se couper de façon intermittente ? Ces indices sont utiles, mais ils ne remplacent pas l’examen. Une console peut ne plus produire d’image alors que son connecteur est intact, par exemple à cause d’un défaut sur un circuit associé au signal vidéo.

À l’inverse, un port qui paraît seulement « un peu abîmé » peut cacher des broches en contact les unes avec les autres. Multiplier les essais en forçant le câble est déconseillé. La bonne décision est d’arrêter les manipulations, de débrancher la console et de la confier à un professionnel de la réparation de consoles. Un contrôle précoce limite le risque de transformer un remplacement de connecteur en réparation de pistes plus complexe.

Comment se déroule un remplacement de port HDMI de PS5 ?

Le remplacement ne consiste pas à retirer une petite prise clipsée. Le port est soudé directement sur la carte mère. Ses ancrages métalliques lui donnent sa résistance mécanique et ses contacts assurent le passage des signaux. Il faut donc démonter la console, accéder à la carte, déposer proprement le connecteur détérioré puis souder un port compatible en respectant un alignement précis. Cette opération relève de la microsoudure réalisée par Fixstore.

1. Réception et diagnostic de la console

L’intervention commence par les circonstances de la panne : déplacement récent, câble arraché, chute, image intermittente ou écran noir soudain. La console, son port et le comportement au démarrage sont examinés. Lorsque c’est pertinent et sans risque pour le matériel, le technicien élimine les causes externes simples. L’objectif est de confirmer qu’un remplacement du connecteur répond bien à la panne observée, plutôt que de changer une pièce au hasard.

Chez Fixstore, l’édition d’un devis est gratuite lorsque la prestation est déjà identifiée. Si le symptôme impose une véritable recherche de panne, le diagnostic est facturé 29 €, et il est offert aux abonnés du Club Fixstore+. La différence est importante : un devis chiffre une opération connue ; un diagnostic mobilise du temps et des contrôles pour trouver l’origine d’une panne incertaine.

2. Démontage et inspection sous grossissement

La PS5 est démontée méthodiquement afin d’extraire sa carte mère sans détériorer les nappes, connecteurs ou éléments du refroidissement. Une fois la zone HDMI accessible, l’inspection sous grossissement permet de voir ce que l’œil nu distingue mal : contacts déplacés, soudures rompues, ancrages arrachés, traces de choc ou portions de circuit imprimé endommagées.

Cette étape détermine la difficulté réelle du dossier. Si la carte est intacte et que seul le connecteur a souffert, la réparation reste plus directe. Si une piste ou une pastille de connexion a été arrachée, une restauration locale peut être nécessaire avant la pose du nouveau port. Une intervention fiable ne doit pas masquer ces dégâts sous le connecteur neuf : ils doivent être identifiés, traités lorsque cela est techniquement possible, puis contrôlés.

3. Dépose du connecteur HDMI endommagé

La carte mère comporte de nombreux composants sensibles autour de la zone d’intervention. Le technicien protège l’environnement de travail et utilise un équipement de soudage adapté pour amener les points de fixation à l’état nécessaire au retrait. La chaleur doit être maîtrisée et répartie correctement : tirer sur un port insuffisamment libéré risquerait d’emporter avec lui les connexions de la carte.

Une fois le connecteur retiré, la zone est nettoyée et inspectée de nouveau. Les résidus de soudure sont préparés pour que le nouveau port repose à plat. Les connexions sont vérifiées, de même que l’absence de dommage caché. Cette phase demande de la patience ; la qualité finale dépend autant de la préparation du support que de la soudure visible.

4. Pose et microsoudure du nouveau port

Le connecteur de remplacement doit correspondre à la console et être parfaitement positionné. S’il est légèrement décalé, la fiche travaillera de travers après le remontage ou certains contacts ne seront pas correctement reliés. Le technicien aligne donc le port, assure ses points d’ancrage puis réalise les connexions fines sous grossissement.

Chaque contact doit être soudé sans pont entre deux lignes voisines. Une soudure brillante en surface n’est pas, à elle seule, une preuve de bon fonctionnement. L’alignement, la solidité mécanique, la continuité électrique et l’absence de court-circuit doivent être contrôlés. Lorsque le choc initial a endommagé une liaison, la réparation de cette liaison précède ou accompagne la pose du port.

5. Contrôles, remontage et essai d’affichage

Avant le remontage complet, la zone est examinée une dernière fois. Le connecteur doit être droit, stable et propre. Les contrôles électriques adaptés servent à détecter une liaison manquante ou un court-circuit avant de remettre la machine en service. La PS5 est ensuite remontée en respectant son assemblage et son système de refroidissement.

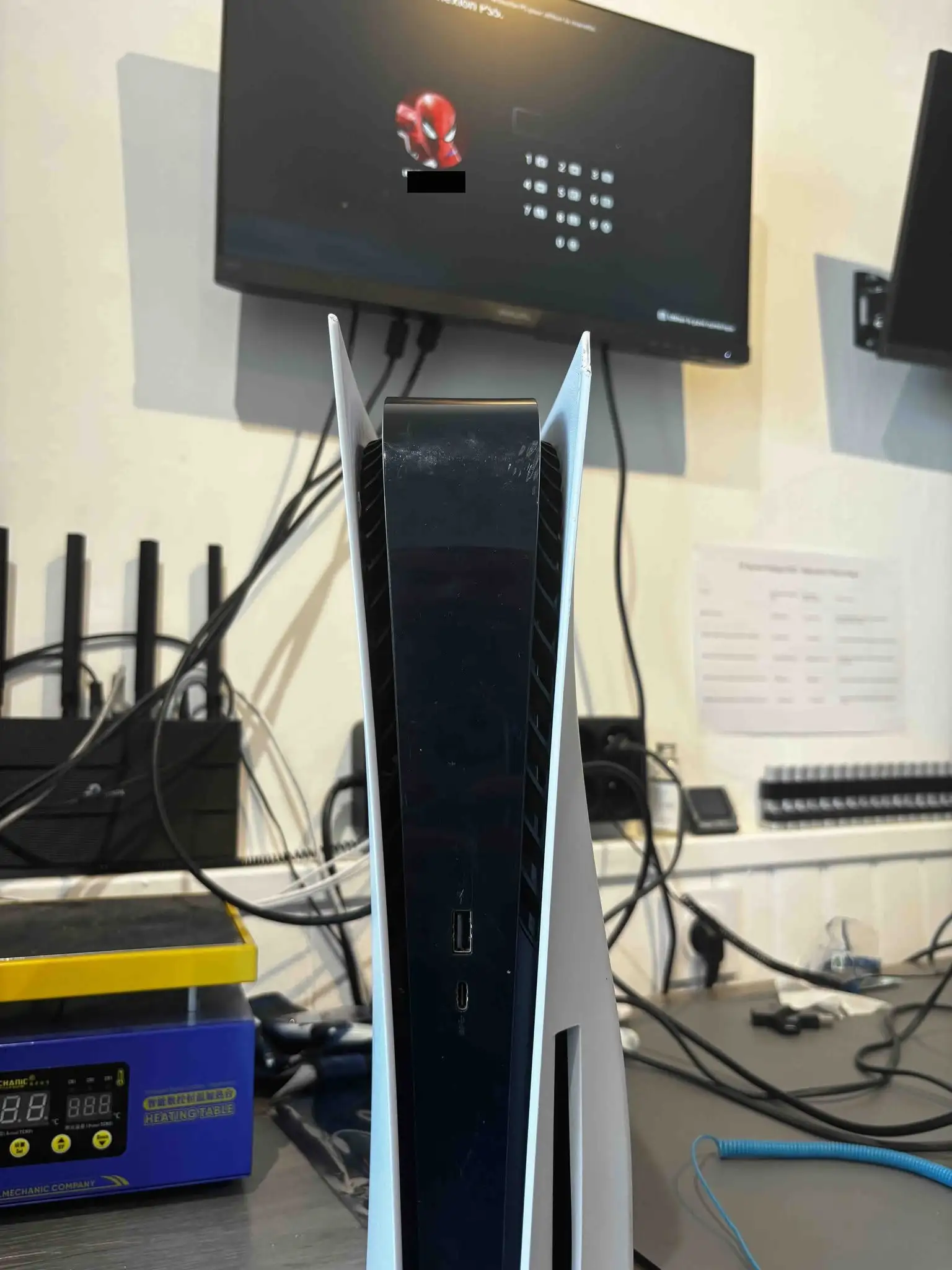

Le test final ne se limite pas à voir apparaître un logo. Il faut vérifier que la console établit correctement la liaison HDMI avec un écran, que l’image reste stable et que le son transite normalement. Le branchement ne doit pas provoquer de coupure lorsque la fiche est simplement en place. Ces essais permettent de valider la fonction qui a motivé l’intervention.

Pourquoi éviter une réparation HDMI « maison » ?

Les tutoriels vidéo peuvent donner l’impression qu’il suffit de chauffer le connecteur et d’en déposer un autre. Ils condensent toutefois une opération longue en quelques minutes et ne montrent pas toujours les risques : déformation de la carte, déplacement de composants voisins, arrachement des pastilles, ponts de soudure ou connecteur mal aligné. Un fer à souder courant ne suffit pas pour chauffer uniformément les ancrages et travailler les fines connexions dans de bonnes conditions.

Une première tentative ratée peut rendre la réparation professionnelle beaucoup plus délicate. Quand les surfaces de connexion sont encore présentes, le remplacement est généralement plus propre que lorsqu’il faut reconstruire plusieurs liaisons. Continuer à allumer une carte possiblement en court-circuit ou chauffer la zone sans contrôle peut aussi étendre la panne. La solution prudente est de conserver la console en l’état, sans tenter de redresser les broches avec un outil métallique.

Comment éviter que le port HDMI casse de nouveau ?

La prévention tient surtout à la manière de déplacer et de raccorder la console. Si la PS5 doit changer de place, éteignez-la complètement. Débranchez son alimentation et ses accessoires avant de la soulever. Saisissez la fiche HDMI par sa partie rigide, jamais par le câble, puis retirez-la dans l’axe du port avec un mouvement lent et droit. Il ne faut ni la faire basculer de haut en bas, ni la tourner pour la « décoller ».

Au moment de rebrancher, placez la console de façon à voir le port. Présentez la fiche droite, vérifiez son orientation et poussez sans mouvement latéral. Si elle ne rentre pas normalement, retirez-la et regardez ce qui bloque au lieu de forcer. Ce geste simple protège à la fois la coque du connecteur et les contacts internes.

L’installation compte également. Choisissez un câble assez long pour conserver un peu de jeu derrière le meuble. Un câble constamment tendu exerce une traction sur le port ; un câble très lourd ou associé à un adaptateur rigide augmente le bras de levier. Attachez les câbles au meuble si nécessaire, mais laissez une boucle souple près de la console. Évitez les passages où une personne, un animal ou un aspirateur peut accrocher le cordon.

Enfin, ne déplacez jamais la PS5 avec le câble branché, même sur une courte distance. C’est précisément pendant ces mouvements que la fiche peut heurter un mur ou que le poids du câble peut la faire travailler en biais. Cette précaution vaut aussi pour la PS4, les Xbox et toutes les consoles dont le port est soudé sur la carte mère.

Fixstore répare les ports HDMI de PS5 à Vibraye

Fixstore prend en charge les consoles de jeux et notamment les PlayStation 5 qui n’affichent plus d’image à cause d’un port HDMI endommagé. L’intervention est réalisée à l’atelier de Vibraye, avec les équipements nécessaires à l’examen de la carte et à la microsoudure. La faisabilité dépend toujours de l’état réel de la console : un port cassé proprement et une carte ayant subi un important arrachement ne demandent pas le même travail.

L’atelier accueille les clients de Vibraye et des communes voisines, notamment les secteurs de La Ferté-Bernard, Saint-Calais, Bouloire, Montmirail et Mondoubleau. Vous pouvez consulter les zones desservies autour de Vibraye ou appeler le 02 43 93 15 06 avant de déposer votre console.

Bonus Réparation : 20 € pour une console éligible

Le bonus n’est pas une remise commerciale appliquée automatiquement à toutes les consoles. Certaines exclusions réglementaires peuvent s’appliquer et une prestation limitée au diagnostic n’est pas éligible. Fixstore, réparateur labellisé QualiRépar, vérifie les conditions au moment de la prise en charge et indique clairement le bonus lorsqu’il peut être appliqué. Le montant annoncé ici correspond au barème officiel de 20 € pour la catégorie « console de jeux » à la date de publication.

Questions fréquentes sur le port HDMI de PS5

À retenir

Le port HDMI de la PS5 est une connectique performante mais mécaniquement exposée, comme l’était déjà celle de la PS4. Les déplacements avec le câble branché, les tractions latérales et les insertions de travers sont ses principaux ennemis. Si l’image disparaît, commencez par vérifier le câble et l’écran sans forcer sur la prise. Si le port est déformé ou mobile, cessez les essais.

Un remplacement sérieux passe par le diagnostic, le démontage de la console, la dépose contrôlée du connecteur, l’inspection de la carte, la microsoudure du nouveau port et des tests complets. Avec de bonnes habitudes — débrancher avant de déplacer, tenir la fiche et rester dans l’axe — il est possible de réduire fortement le risque de récidive.
